| 品牌：中杰特装 | 型号：500-10000立方 | 类型：现场制作 |
| 材质：不锈钢储罐 | 容积：500-10000m3 | 容器类型：常压容器 |
| 订货号：1121212 | 货号：12212122 | 重量：见设计kg |
| 适用物料：LNG/液态氧氮氩 | 壁厚：见设计mm | 工作温度：-196℃ |
| 是否跨境货源：否 |

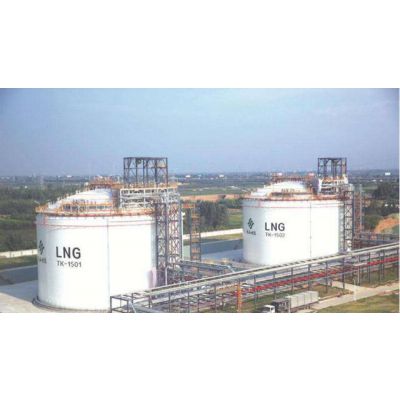

500立方1000立方2000立方5000立方低温贮槽平底罐
随着对化工装置安全的升级以及国家相关心规范的实施，对LNG储罐的安全要求越来越严格。以往的LNG单容罐结构对土地的占用面积急剧增大，降低了工厂土地的利用率，增加了业主的投资成本。
为了降低土地的利用率和增强储罐的安全性，针对液化及调峰项目中单台容积在5000-50000m?之间的LNG储罐，5000立方低温贮槽我公司设计双金属全容罐结构。该结构符合国家规范，节约土地成本， 且投资成本和建设周期比混凝土全容罐至少少一半，目前该结构已有投入使用业绩且运行良好。
1000立方低温贮槽平底罐主体结构形式
立式、圆筒形、双金属、内吊顶、外拱顶、高热角保护。
夹层采用珠光砂、弹性毡、泡沫玻璃砖保冷。
2000立方平底罐流程系统
01. 进液系统（顶部进液+底部进液）
02. 排液系统（内置式潜液泵）
03. 泵后回流
04. 补气
05. BOG回收
06. 压力安全系统
07. 仪控（温度、液位、压力、密度、分析）系统
08. 消防系统
10000立方低温贮槽平底罐结构
双金属全容罐采用热角保护结果，由主容器和次容器组成。
主容器采用立式平底圆筒吊顶结构，主容器采用S30408材质，用于储存LNG液体，吊顶采用铝合金加保温棉结构。次容器为带热角保护的复合结构，从外到内依次采用16MnDR外壳体、泡沫玻璃砖、S30408中间容器。
外壳体采用立式圆筒拱顶自支撑结构，外壳体采用16MnDR，用于储存BOG气体；中间容器和泡沫玻璃砖组成热角保护系统，当容器泄漏时，热角保护系统可以储存全部的LNG液体，同时由于泡沫玻璃砖的存在，大大削弱了LNG液体与外界的换热，既***了外壳体刚才免受低温冲击，又***了泄漏后的LNG液体能够有序可控的蒸发，避免出现急剧气化而导致超压。
