品牌：中杰特装	型号：ZJTZ	类型：全容罐
材质：不锈钢/碳钢	容积：5000m3m3	容器类型：常压容器
重量：详见技术参数kgkg	适用物料：LNG等	壁厚：详见技术参数mmmm
工作温度：-196℃	工作压力：常压	直径：详见技术参数
高度：详见技术参数	规格：详见技术参数mm

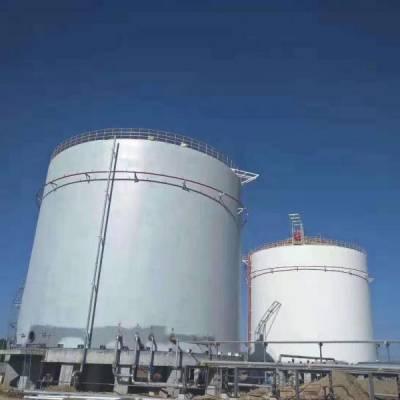

5000立方大型低温液体储槽LNG储罐全容罐调峰储备站用随着LNG行业的发展，LNG储存日趋大型化、常压化，国内设计制造已经达到5万m3，沿海已经建立单台有25万m3、16万m3LNG常压储罐，用来接收船载LNG。目前国内设计、制造安装的LNG储罐主要是5000m3和10000m3，***用于LNG液化工厂或者LNG调峰站，利用工业尾气生产的LNG量一般比较小，常用1000m3左右的LNG储罐。

5000立方大型低温液体储槽流程系统
01.进液系统（顶部进液+底部进液）
02.排液系统（内置式潜液泵）
03.泵后回流
04.补气
05.BOG回收
06.压力安全系统
07.仪控（温度、液位、压力、密度、分析）系统
08.消防系统

5000立方大型全容罐主体结构
双金属全容罐采用热角保护结果，由主容器和次容器组成。
主容器采用立式平底圆筒吊顶结构，主容器采用S30408材质，用于储存LNG液体，吊顶采用铝合金加保温棉结构。次容器为带热角保护的复合结构，从外到内依次采用16MnDR外壳体、泡沫玻璃砖、S30408中间容器。
外壳体采用立式圆筒拱顶自支撑结构，外壳体采用16MnDR，用于储存BOG气体；中间容器和泡沫玻璃砖组成热角保护系统，当主容器泄漏时，热角保护系统可以储存全部的LNG液体，同时由于泡沫玻璃砖的存在，大大削弱了LNG液体与外界的换热，既***了外壳体刚才免受低温冲击，又***了泄漏后的LNG液体能够有序可控的蒸发，避免出现急剧气化而导致超压。
